產品中心編碼器

富興FE14-50系列兩通道高性能光電編碼器，典型應用包刮打印機、繪圖儀、伺服電機、工廠自動化等，但不推薦用于生命安全相關的應用，如剎車系統等應用。

選件:

參數概覽：

適配電機	電機規格	適配60,70,80,86及以上機座號（無刷/伺服電機）
	電機軸徑	適配軸徑4mm,5mm,6mm,6.35mm,8mm
	存儲溫度	-40℃～85℃
	推薦工作環境	場合	無腐蝕性，易燃，易爆，導電性氣體，液體和粉塵
		工作溫度	-25℃～80℃
		濕度	不高于85% RH
電氣參數	供電電壓	5V±0.5V
	消耗電流	≤120mA
	差分信號輸出	5V,GND, HU+/HU-,HV+/HV-,HW+/HW-，A+/A-,B+/B-,Z+/Z-,
	輸出電平方式	TTL電平
	索引信號寬度	1/4T / 1T(根據線數)
	差分輸出電壓	高電平輸出電壓(VoH)≥3.4V
		低電平輸出電壓(VoL) ≤0.4V
	差分信號輸出格式	線驅動26C31
	可選分辨率（單位:線）	十進制：100,200,360,400,500,1000,2000,2500
		二進制：256,512,1024,2048
	極對數	2/4/5 (可定制)
	HU/HV/HW相位差	120°
	占空比	50% ±10%
	相位差	90°±10°
	響應頻率	≤500KHz 注意：信號頻率 = (轉速(Rpm)×線數)/60

波形圖：

★特別注意：默認六通道全差分信號輸出波形,圖示只顯示編碼器輸出正端信號波形。

當編碼器線數 小于2000線，Z信號的寬度1/4T；

當編碼器線數 大于等于2000線，Z信號的寬度1/4T；

編碼器Z信號的位置不做特殊要求。

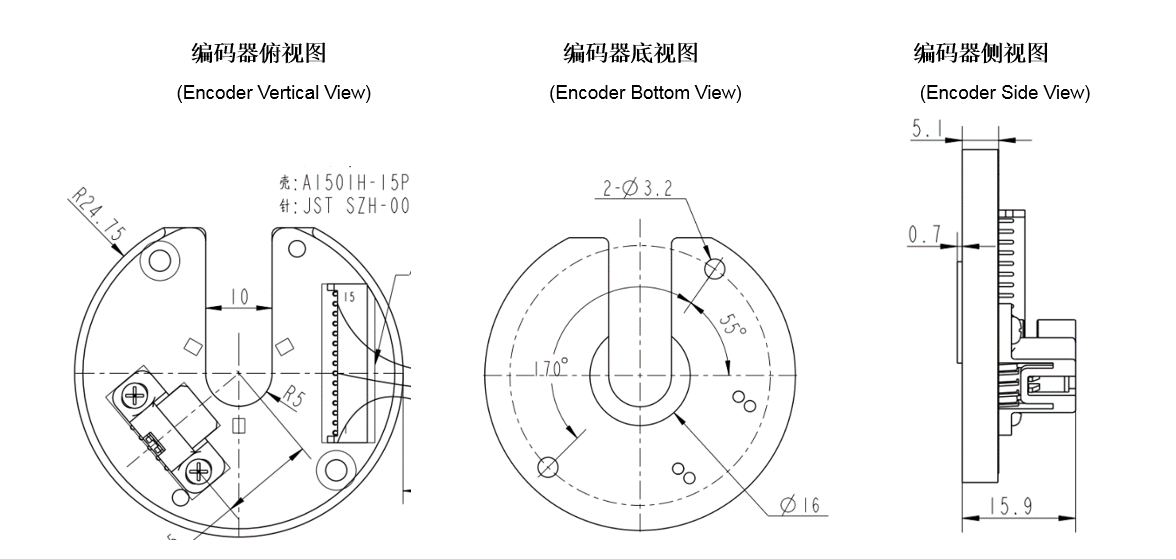

電機尺寸

1697182138996

特別提醒/注意：

面對電機前出軸，CW方向運行：

1. 使用4對極碼盤時，霍爾相位關系，實際輸出信號: HU 超前 HW 120°，HW 超前 HV 120°。

2. 使用5對極碼盤時，霍爾相位關系，實際輸出信號: HU 超前 HV 120°，HV超前 HW 120°。

資料下載

FE14-50系列?六通道透反一體式光電編碼器

232.35 KB
