產品中心減速電機

1.8° 57mm, Nema 23, 配57mm行星齒輪箱步進電機

選件:

混合式步進行星齒輪減速電機（內齒圈材質：金屬）

Planetary Gear Stepping Motor (Ring Gear Material: Metal)

FL57STH/ 56JMS300K

56mm Planetary Gearbox,Permissible Load Range: 9N.m~30N.m

內齒圈材料 Ring material	金屬 metal
輸出軸軸承形式 Bearing at output	滾動軸承Ball bearings
最大允許徑向負載（離法蘭12mm處） Max. Radial load（12mm from flange）	300N
最大允許軸向負載 Max. shaft axial load	200N
徑向間隙（測量點盡量接近法蘭）Radial play of shaft（near to flange）	≤0.08 mm
軸向間隙 Axial play of shaft	≤0.4 mm

減速比 Reduction ratio	3.6	4.25	13	15	18	23	47	55	65	77	96	121	154	187
精確減速比 Accurate Reduction Ratio	15/8	17/4	324/25	153/10	289/16	63/3	5932/125	1337/25	2601/40	4913/64	289/3	1088/8	30277/197	23328/125
減速級數 Number of gear trains	1		2				2						4
減速器長度(L2) Length(L2) mm	37.8		49.4				60.8						71.9
最大額定轉矩 kg.cm Max. rated torque	90		150				300						300
瞬間允許轉矩 kg.cm Short time permissible torque	270		450				900						900
效率 Efficiency %	0.9		0.81				0.73						0.66
背隙（無負載時）Backlash at no-load	0.5°		0.5°				1.0°						1.5°
重量 Weight g	455		610				765						920

該款電機可以根據客戶需求定制。

The motor can be designed &manufactured with customized request.

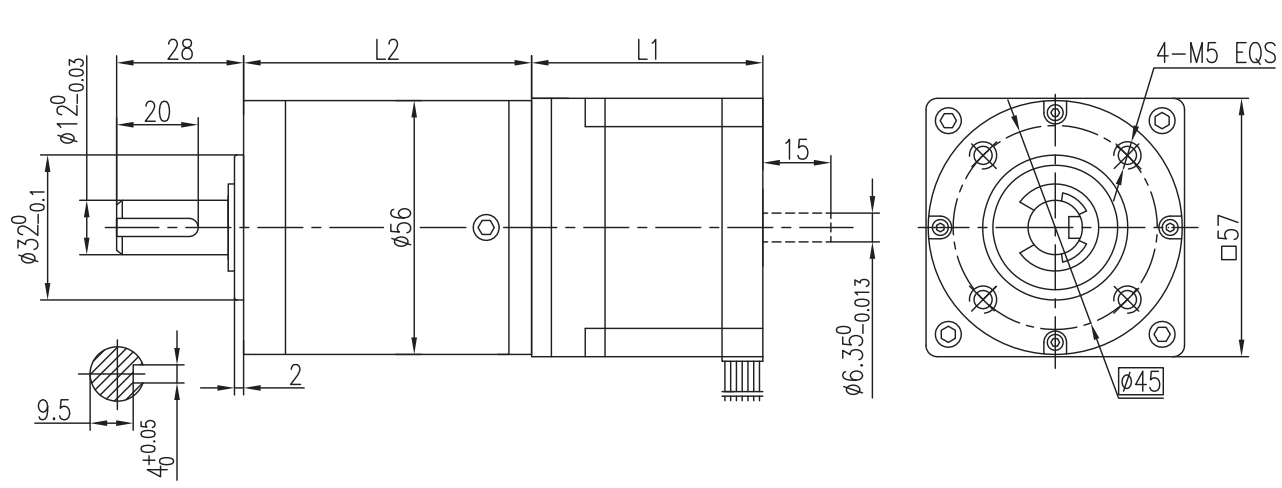

電機尺寸
