產品中心行星減速箱

22mm標準無刷電機配22mm行星減速箱

選件:

BLDC Planetary Gear Moto （Ring Gear Material: Metal）

型號

范圍

FL22RBL/22JN10K

Φ22行星減速器，允許轉矩范圍：0.05N.m~0.5N.m

22mm OD Planetary Gearbox, Permissible Load Range: 0.05N.m~0.5N.m

配置FL22RBL45-2470無刷直流電機 FL22RBL45-2470 DC Brushless Motor

減速比 Reduction ratio		3.7	5.2	14	19	27	51	71	100	139	189	264	369
減速級數 Number of gear trains		1	1	2	2	2	3	3	3	3	4	4	4
減速器長度(L) Length(L)	mm	24.4	24.4	31	31	31	37.4	37.4	37.4	37.4	43.8	43.8	43.8
空載轉速 No-load speed	r/min	1887	1351	500	368	259	137	99	70	50	37	27	19
額定轉速 Rated speed	r/min	1240	888	329	242	170	90	65	46	33	24	17	12
額定轉矩 Rated torque	N.m	0.027	0.037	0.091	0.12	0.17	0.3	0.41	0.58	0.8	1	1	1
最大瞬間允許負載Max. permissible load in a short time	N.m	0.3	0.3	1.2	1.2	1.2	2.5	2.5	2.5	2.5	3	3	3

配置FL22RBL68-2460無刷直流電機 FL22RBL68-2460 DC Brushless Motor

減速比 Reduction ratio		3.7	5.2	14	19	27	51	71	100	139
減速級數 Number of gear trains		1	1	2	2	2	3	3	3	3
減速器長度(L) Length(L)	mm	24.4	24.4	33	33	33	41.5	41.5	41.5	41.5
空載轉速 No-load speed	r/min	1617	1158	429	316	222	118	85	60	43
額定轉速 Rated speed	r/min	1027	730	271	200	140	74	53	38	27
額定轉矩 Rated torque	N.m	0.067	0.093	0.23	0.31	0.44	0.74	1	1	1
最大瞬間允許負載Max. permissible load in a short time	N.m	0.3	0.3	1.2	1.2	1.2	3	3	3	3

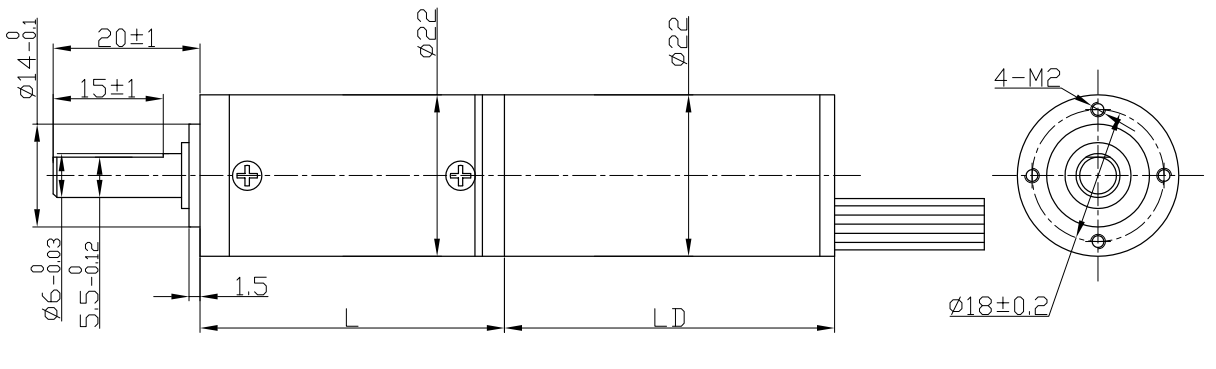

電機尺寸
