22JM20K-20STH
產品中心 減速電機

22JM20K-20STH

1.8° 20mm, Nema 8, 配22mm行星齒輪箱步進電機
選件:
  • 22JM20K-20STH

    編碼器

  • 22JM20K-20STH

    齒輪箱

  • 22JM20K-20STH

    接插件

  • 22JM20K-20STH

    剎車

混合式步進行星齒輪減速電機  （內齒圈材質：金屬）

Planetary Gear Stepping Motor  (Ring Gear Material: Metal)


FL20STH 22JMS20K

Φ22行星減速器，允許轉矩范圍：0.6N.m~2.0N.m

22mm Planetary Gearbox,Permissible Load Range: 0.6N.m~2.0N.m


行星齒輪減速器  Planetary Gearhead

內齒圈材料 Ring material金屬 metal
輸出軸軸承形式  Bearing at output滾動軸承Ball bearings
最大允許徑向負載（離法蘭10mm處）
Max. Radial load（10mm from flange）		50N
最大允許軸向負載 Max. shaft axial load30N
徑向間隙（測量點盡量接近法蘭）Radial play of shaft（near to flange）≤0.08 mm
軸向間隙 Axial play of shaft≤0.3 mm

FL20STH混合式步進電機性能  FL20STH Hybrid Stepping Motor Specifications

Model No.額定電壓每相電流每相電阻每相電感保持轉矩引出線數轉動慣量重 量長度L1適配減速比

Rated VoltageCurrent/PhaseResistance/Phaselnductance/PhaseHoldingTorque# of LeadsRotor lnertiaWeightLength L1Max. Gear Ratio
單軸 Single ShaftVAΩmHg.cm
kg-m2gmm
FL20STH33-0604A3.90.66.51.718042.0x10

-7

6033≤1:369
FL20STH42-0804A4.320.85.41.530043.6x10

-7

8042≤1:264


行星減速器性能  Planetary Gearbox Specifications

減 速 比   Reduction ratio3.715.181419275171100139189264369
 精確減速比   Accurate Reduction Ratio63/1757/113969/2893591/1873249/121250047/4913226233/3179204687/2057185193/1331538861/28571119000/42433661450/9929
減速級數 Number of gear trains1234
減速器長度(L2)  Length(L2) mm23.43036.442.8
最大額定轉矩 kg.cm Max. rated torque6102020
瞬間允許轉矩 kg.cm Short time permissible torque20306060
效 率 Efficiency %0.90.810.730.66
背隙（無負載時）Backlash at no-load0.6°1.0°1.5°1.5°
重 量 Weight g31374349


該款電機可以根據客戶需求定制。

The motor can be designed &manufactured with customized request.

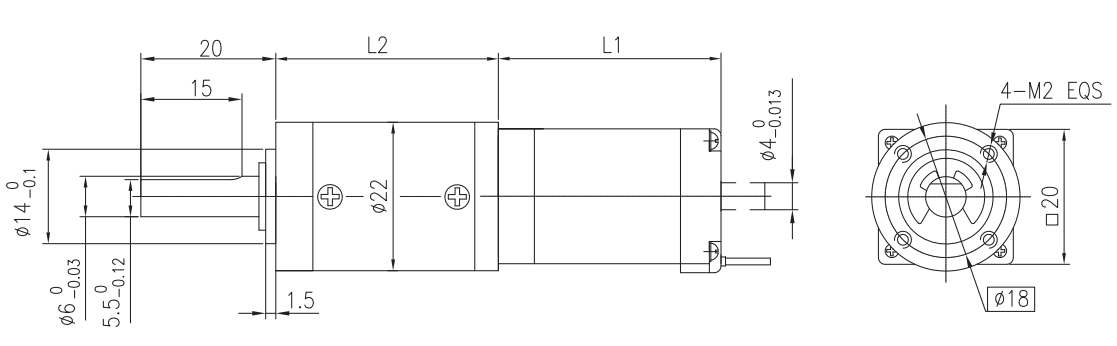

電機尺寸
