產品中心行星減速箱

富興步進電機提供高性能的兩相及三相混合式步進電機，有多種尺寸和輸出扭矩，單極性或雙極性控制以及單軸或雙軸。產品分為標準型，力矩增強型，高防護型等，可以充分滿足不同用戶的各種應用需求。

選件:

BLDC Planetary Gear Motor （Ring Gear Material: Metal and Powder）

型號

范圍

FL36CBL/36JXF50K

Φ36行星減速器，允許轉矩范圍：0.5N.m~5.0N.m

36mm OD Planetary Gearbox,Permissible Load Range: 0.5N.m~5.0N.m

配置FL36CBL50-2460無刷電機(LD=50mm) FL36CBL50-2460 BLDC Motor(LD=50mm)

減速比 Reduction ratio		3.71	5.18	14	19	27	35	49	59	68	82	95	115
減速級數 Number of gear trains		1	1	2	2	2	2	3	3	3	3	3	3
減速器長度(L) Length(L)	mm	29	29	38.4	38.4	38.4	38.4	45.7	45.7	45.7	45.7	45.7	45.7
空載轉速 No-load speed	r/min	1617	1158	429	316	222	171	122	102	88	73	63	52
額定轉速 Rated speed	r/min	1294	927	343	253	178	137	98	81	71	59	51	42
額定轉矩 Rated torque	N.m	0.18	0.26	0.62	0.85	1.2	1.6	2	2.4	2.7	3.3	3.8	4.6
最大瞬間允許負載Max. permissible load in a short time	N.m	1.5	1.5	6	6	6	6	10	10	10	10	12	12

配置FL36CBL57-2455無刷電機(LD=57mm) FL36CBL57-2455 BLDC Motor(LD=57mm)

減速比 Reduction ratio		3.71	5.18	14	19	27	35	49	59	68	82	95	115
減速級數 Number of gear trains		1	1	2	2	2	2	3	3	3	3	3	3
減速器長度(L) Length(L)	mm	29	29	38.4	38.4	38.4	38.4	45.7	45.7	45.7	45.7	45.7	45.7
空載轉速 No-load speed	r/min	1482	1062	393	289	204	157	112	93	81	67	58	48
額定轉速 Rated speed	r/min	1213	869	321	237	167	129	92	76	66	55	47	39
額定轉矩 Rated torque	N.m	0.23	0.33	0.79	1.1	1.5	2	2.5	3	3.5	4.2	4.9	5
最大瞬間允許負載Max. permissible load in a short time	N.m	1.5	1.5	6	6	6	6	10	10	10	10	12	12

配置FL36CBL60-2458無刷電機(LD=60mm) FL36CBL60-2458BLDC Motor(LD=60mm)

減速比 Reduction ratio		3.71	5.18	14	19	27	49	59	68	82	95	115
減速級數 Number of gear trains		1	1	2	2	2	3	3	3	3	3	3
減速器長度(L) Length(L)	mm	29	29	38.4	38.4	38.4	45.7	45.7	45.7	45.7	45.7	45.7
空載轉速 No-load speed	r/min	1563	1120	414	305	215	118	98	85	71	61	50
額定轉速 Rated speed	r/min	1294	927	343	253	178	98	81	71	59	51	42
額定轉矩 Rated torque	N.m	0.27	0.37	0.91	1.2	1.8	2.9	3.5	4	4.8	5	5
最大瞬間允許負載Max. permissible load in a short time	N.m	1.5	1.5	6	6	6	10	10	10	10	12	12

配置FL36CBL65-2458無刷電機(LD=65mm) FL36CBL65-2458 BLDC Motor(LD=65mm)

減速比 Reduction ratio		3.71	5.18	14	19	27	49	59	68	82	95	115
減速級數 Number of gear trains		1	1	2	2	2	3	3	3	3	3	3
減速器長度(L) Length(L)	mm	29	29	38.4	38.4	38.4	45.7	45.7	45.7	45.7	45.7	45.7
空載轉速 No-load speed	r/min	1563	1120	414	305	215	118	98	85	71	61	50
額定轉速 Rated speed	r/min	1294	927	343	253	178	98	81	71	59	51	42
額定轉矩 Rated torque	N.m	0.3	0.42	1	1.4	2	3.2	3.9	4.5	5	5	5
最大瞬間允許負載Max. permissible load in a short time	N.m	1.5	1.5	6	6	6	10	10	10	10	12	12

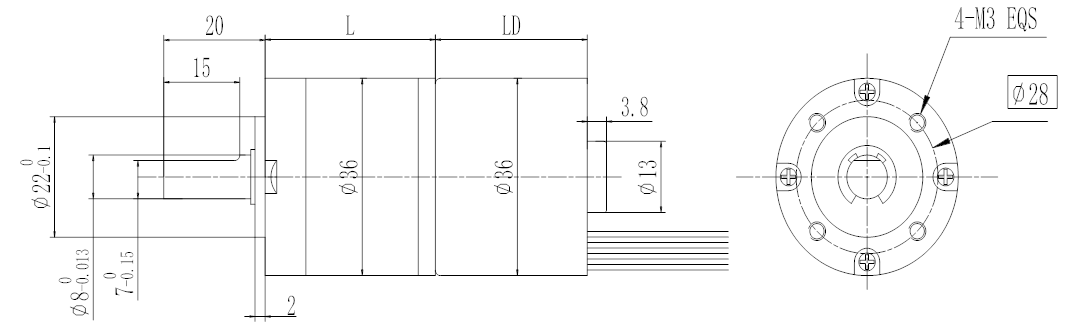

電機尺寸
