產品中心行星減速箱

20mm外轉子無刷電機配22mm行星減速箱

選件:

BLDC Planetary Gear Moto （Ring Gear Material: Metal）

型號

范圍

FL20BLW14/22JM15K

Φ22減速器，允許轉矩范圍：0.15N.m~1.5N.m

22mm OD Planetary Gearbox, Permissible Load Range:0.15N.m~1.5N.m

配置FL20BLW14-12V-5105A無刷直流電機 FL20BLW14-12V-5105A BLDC Motor

減速比 Reduction ratio		3.71	5.18	14	19	27	51	71	100	139	189	264	369
減速級數 Number of gear trains		1	1	2	2	2	3	3	3	3	4	4	4
減速器長度(L) Length(L)	mm	25.4	25.4	34	34	34	42.4	42.4	42.4	42.4	50.8	50.8	50.8
空載轉速 No-load speed	r/min	2534	1815	671	495	348	184	132	94	68	50	36	25
額定轉速 Rated speed	r/min	1394	998	369	272	191	101	73	52	37	27	20	14
額定轉矩 Rated torque	N.m	0.025	0.035	0.086	0.12	0.17	0.28	0.39	0.55	0.77	0.93	1.3	1.5
最大瞬間允許負載Max. permissible load in a short time	N.m	0.4	0.4	1.5	1.5	1.5	3	3	3	3	4	4	4

配置FL20BLW14-24V-5105A無刷直流電機 FL20BLW14-24V-5105A BLDC Motor

減速比 Reduction ratio		3.71	5.18	14	19	27	51	71	100	139	189	264	369
減速級數 Number of gear trains		1	1	2	2	2	3	3	3	3	4	4	4
減速器長度(L) Length(L)	mm	25.4	25.4	34	34	34	42.4	42.4	42.4	42.4	50.8	50.8	50.8
空載轉速 No-load speed	r/min	2534	1815	671	495	348	184	132	94	68	50	36	25
額定轉速 Rated speed	r/min	1407	1008	373	275	193	102	74	52	38	28	20	14
額定轉矩 Rated torque	N.m	0.026	0.036	0.088	0.12	0.17	0.29	0.4	0.57	0.79	0.95	1.3	1.5
最大瞬間允許負載Max. permissible load in a short time	N.m	0.4	0.4	1.5	1.5	1.5	3	3	3	3	4	4	4

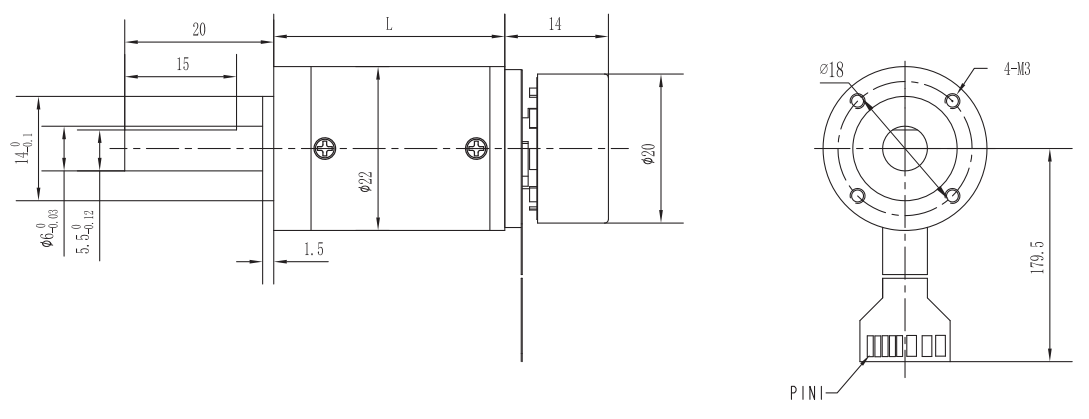

電機尺寸
