繞組連接方式 ( Winding Type ) | 星形 ( Star connection) |
霍爾分布角度 ( Hall Effect Angle ) | 120度電角度 ( Electrical Angle of 120 degree) |
徑向間隙 ( Radial Play ) | 0.02mm@450g |
軸向間隙 ( Axial Play ) | 0.08mm@450g |
最大徑向負載 ( Max radial force ) | 10N 距法蘭10mm ( 10mm From the flange) |
最大軸向負載 ( Max axial force ) | 2N |
介電強度 ( Dielectric Strength ) | 600VAC/1S |
絕緣電阻 ( Insulation Resistance ) | 100MΩ, 500VDC |
環境溫度 ( Ambient Temperature ) | -20°C ~ +50°C |
絕緣等級 (Insulation Class) | Class B |
引出線型號Type | 引出線顏色Color | 功能Functions |
UL1007 AWG26 | 黃色 (Yellow ) | 霍爾電源正 ( Vcc ) |
藍色 ( Blue ) | 霍爾 U ( Hu ) | |
橙色 ( Orange ) | 霍爾 V ( Hv ) | |
棕色 ( Brown ) | 霍爾 W ( Hw ) | |
白色 ( White ) | 霍爾電源負 ( GND ) | |
UL1007 AWG26 | 綠色 ( Green ) | U相 ( Phase U ) |
紅色 ( Red) | V相 ( Phase V ) | |
黑色 ( Black) | W相 ( Phase W ) |
單 位 (Unit) | FL33BL38-24V-3007A | FL33BL80-24V-7840A-S | FL33BL80-48V-10040AS | |
極數 ( Number of poles ) | 4 | |||
相數 ( Number of phases ) | 3 | |||
額定電壓 ( Rated voltage ) | VDC | 24 | 24 | 48 |
額定轉矩 ( Rated torque) | mN.m | 22 | 50 | 40 |
連續運行轉矩 ( Continuous stall torque) | mN.m | 26 | 60 | 48 |
額定速度 ( Rated speed ) | RPM | 3000 | 7800 | 10000 |
額定功率 ( Rated power ) | W | 7 | 40 | 40 |
峰值轉矩 ( Peak torque ) | mN.m | 66 | 150 | 120 |
峰值電流 ( Peak current ) | A | 1.5 | 5.6 | 2.9 |
線電阻 ( Line to line resistance ) | ohms@20℃ | 14.2 | 0.86 | 2.3 |
線電感 ( Line to line inductance ) | mH | 7 | 0.55 | 1.45 |
轉矩常數 ( Torque constant ) | mN.m/A | 46.3 | 27 | 41.8 |
反電勢 ( Back EMF ) | Vrms/KRPM | 3.43 | 2.0 | 3.1 |
轉動慣量 ( Rotor inertia ) | g.cm2 | 7.95 | 23.55 | 23.55 |

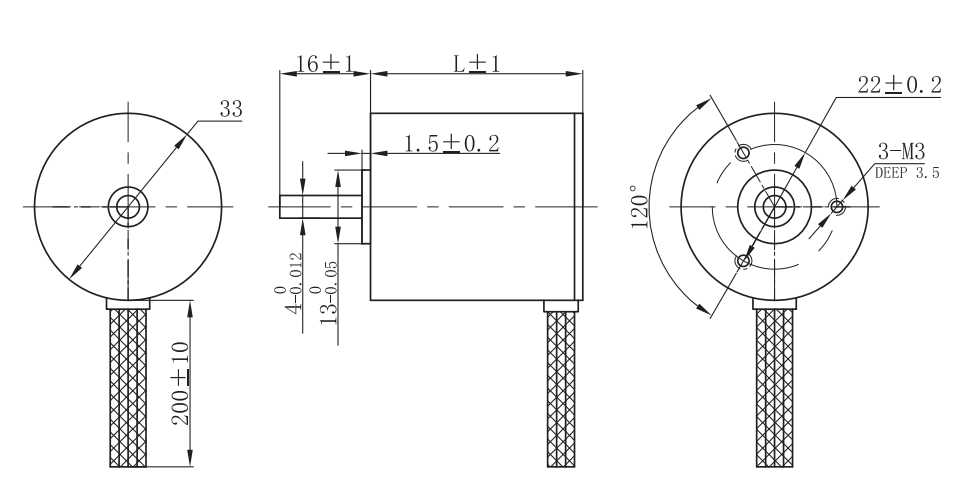

機身長度 ( Motor length ) L | mm | 38 | 80 | 80 |
重量 ( Weight ) | Kg | 0.085 | 0.2 | 0.2 |
該款電機可以根據客戶需求定制。
The motor can be designed &manufactured with customized request.
