霍爾分布角度( Hall Effect Angle )

120度電角度 ( Electrical Angle of 120 degree)

介電強度( Dielectric Strength )

1000VAC/1S

絕緣電阻( Insulation Resistance )

100MΩ, 500VDC

使用環境( Operation Ambient )

-20°C   ~   +50°C

絕緣等級(Insulation Class)

Class B

PIN1

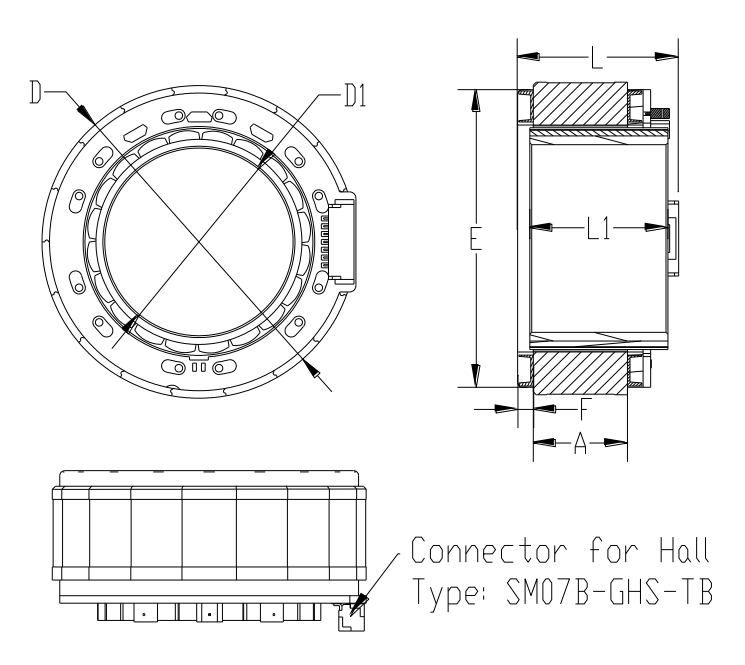

Connector for Hall is optional

Type: SM07B-GHS-TB

熱敏 ( NTC2 )

PIN2

熱敏 ( NTC1 )

PIN3

霍爾電源負 ( GND )

PIN4

霍爾 A ( Ha )

PIN5

霍爾 B ( Hb )

PIN6

霍爾 C( Hc )

PIN7

霍爾電源正  ( Vcc )

黃色  ( Yellow )

UL1332 AWG22

UL1332 AWG20

U相 ( Phase U )

紅色  ( Red )

V相 ( Phase V )

黑色  ( Black)

W相 ( Phase W )

極數  ( Number of poles )

20

20

相數  ( Number of phases )

3

3

額定電壓 ( Rated  voltage )

VDC

48

48

額定轉矩 ( Rated torque)

N.m

0.5

0.3

額定電流(Rated current)

A

4.8

3.6

額定速度 ( Rated speed )

RPM

3500

4800

額定功率 ( Rated power )

W

183

151

最大轉速(Maximum speed)

RPM

4600

6000

峰值轉矩 ( Peak torque )

N.m

1.5

0.96

峰值電流 ( Peak current )

A

14.5

11.6

線電阻 ( Line to line resistance )

ohms@20℃

0.77

0.9

線電感 ( Line to line inductance )

mH

0.38

0.4

轉矩常數 ( Torque constant )

Nm/A

0.120

0.092

反電勢 ( Back EMF )

Vrms/KRPM

7.3

5.6

機身長度 ( Motor length )

mm

26

20

重量 ( Weight )

g

147

95.6

電氣時間常數(Electrical time constant)

ms

0.49

0.45
